現行柔性顯示技術

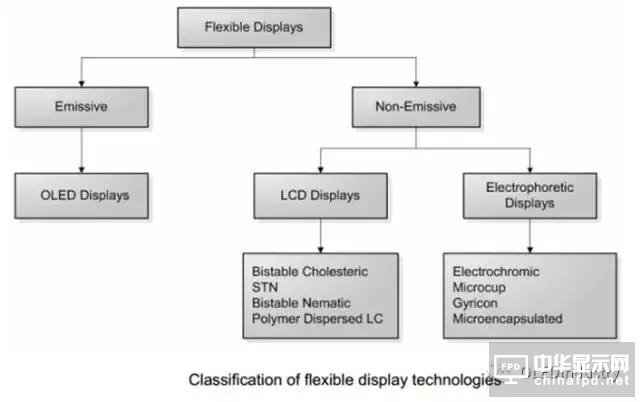

現行柔性顯示技術

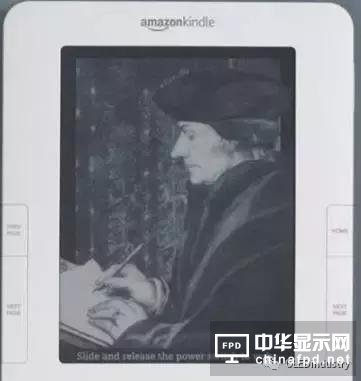

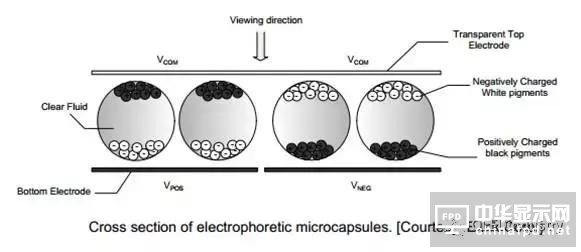

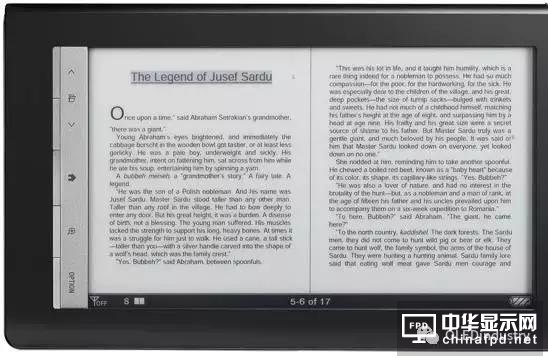

電泳顯示
柔性顯示
OLED顯示

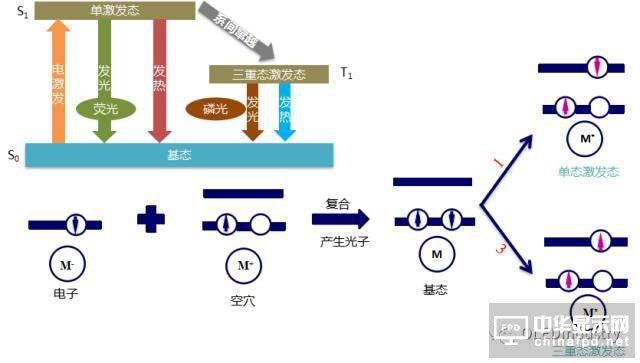

OLED發光原理
專業來說OLED的發光原理是這樣(yang)的：
在(zai)外界電壓驅動下
由電極(ji)注入的電子和(he)空穴在有機(ji)發光(guang)層中(zhong)復(fu)合釋放能量
并(bing)將(jiang)能量傳遞給有(you)機發光(guang)物質的分子
后者受到激(ji)發從基態(tai)躍遷到激(ji)發態(tai)
當(dang)受激分子從激發(fa)態回到基態時
輻射躍遷便產生了(le)發(fa)光現象

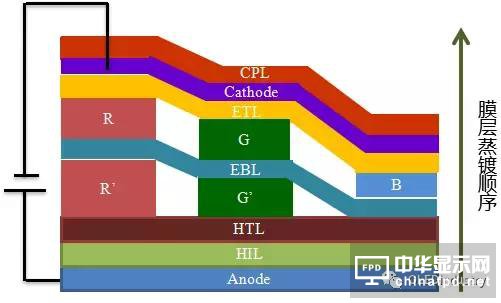

OLED器件結構
CPL: 保護陰極，防止光(guang)紊亂
Cathode: 陰(yin)極
ETL: 注(zhu)入并傳輸電子
R, G, B: 發光層
EBL: 控制激子產生的(de)位置
R’,G’: 傳輸空穴(xue)，調節(jie)微腔(qiang)尺(chi)寸(cun)
HTL: 加速空穴的傳輸
HIL: 起緩沖作(zuo)用，增強與ITO的結合性能，并(bing)注入空(kong)穴。
Anode: 陽極
無ETL原因(yin)：通過對(dui)ETL層摻雜，使(shi)其LUMO能(neng)級與陰極(ji)材料(liao)的(de)功函數相(xiang)匹配(pei)，同時兼(jian)顧傳輸性的(de)發光材料(liao)，省去電子注入層，直接使(shi)用傳輸層。
EBL作(zuo)用：R，G為磷光(guang)材(cai)料，EBL的作(zuo)用是防止(zhi)生命周期較(jiao)強(qiang)的三重太機激子(zi)擴散到空穴傳輸層(ceng)，影響(xiang)組建的光(guang)色及效率。
液晶柔性顯示

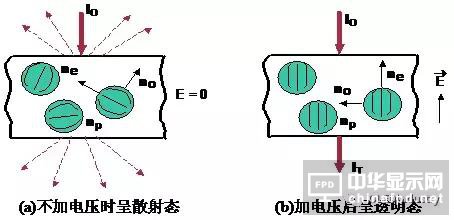

聚合物分散液晶顯示

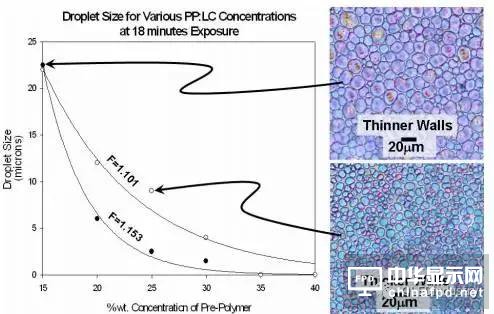

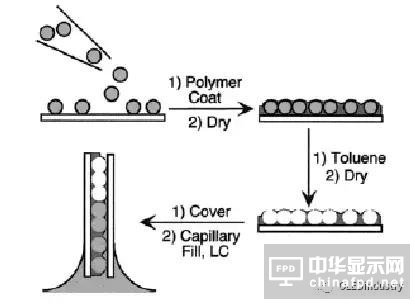

空穴法制備PDLC的過程

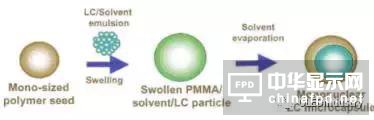

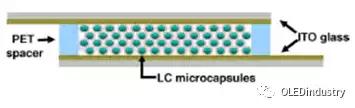

基于液晶微膠囊的PDLC器件結構

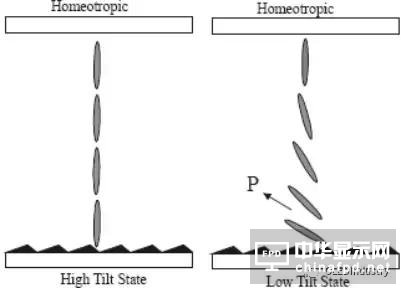

頂點雙穩態液晶顯示
利用特(te)殊設計的槽柵來實(shi)現向列相液晶的兩(liang)個雙穩態
受(shou)表面錨泊作用的影響，液晶分子在槽柵橫(heng)截面上的取向(xiang)存在著高、低傾角兩(liang)(liang)個穩(wen)定狀態(tai)(tai)，該穩(wen)態(tai)(tai)效果(guo)(guo)是槽柵深度和槽距(ju)比(bi)例的函數，兩(liang)(liang)種穩(wen)態(tai)(tai)效果(guo)(guo)之間的轉變可以通過外加電場的調節來實現。
基于ZBD的(de)(de)顯示原理(li)，G.P. Brvan-Brown 在結合PEDOT-PET柔性電極/基板的(de)(de)情況開發了高對比(bi)度、反射(she)式(shi)的(de)(de)頂(ding)點雙穩態柔性顯示器。

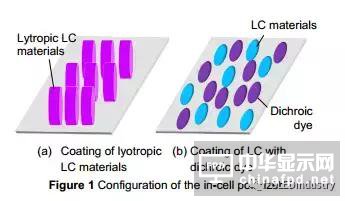

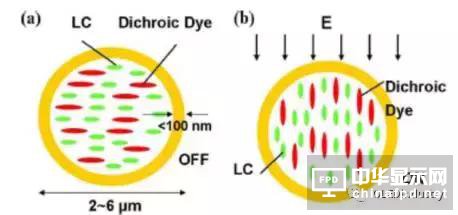

賓-主液晶柔性顯示
芯材(cai)內液晶分子受二(er)色性(xing)染料的影響(xiang)而呈現特(te)定的排列；
在外加電場(chang)驅動下，液晶(jing)分子和二(er)色(se)性染料分子的(de)(de)排(pai)列(lie)取向與電場(chang)方向一致，從而表現出明（彩色(se)）/暗對比的(de)(de)顯示效果

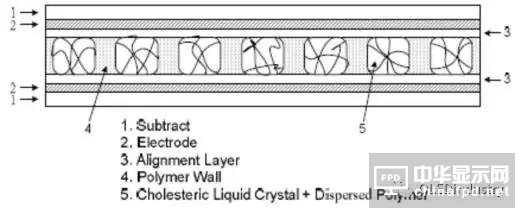

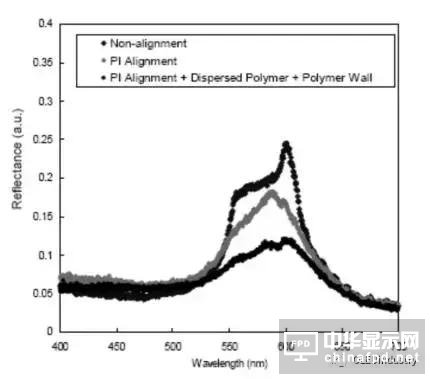

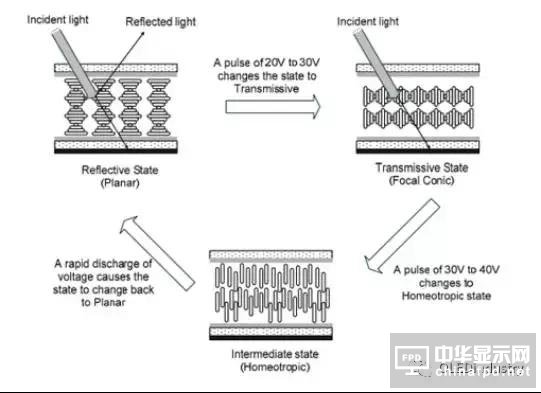

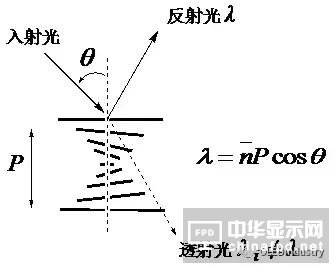

聚合物致穩膽甾相液晶顯示
采用光聚合的方法得到規整的柵欄(lan)
將聚合物和液晶混合均勻后(hou)注入到柵(zha)欄之間(jian)的空隙
通過相分離方法在每個微格內形成(cheng)穩定(ding)的CLC多疇分布

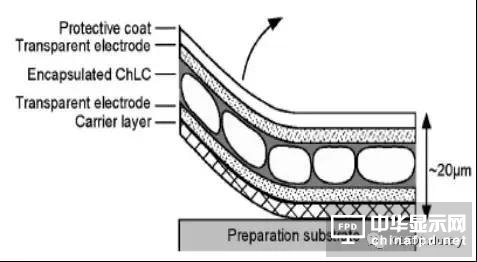

經封裝得(de)到和紙張類似的膽甾相液晶顯示器

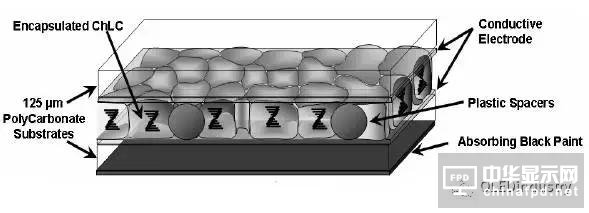

Kent Display公司基于CLC微膠囊的PSCT顯示器件產品
單穩態鐵電液晶柔性顯示

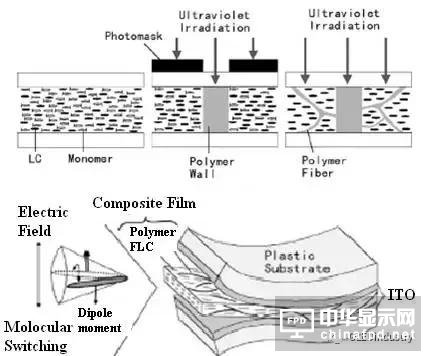

單穩態鐵電液晶柔性顯示器的結構和原理圖
配套功能材料

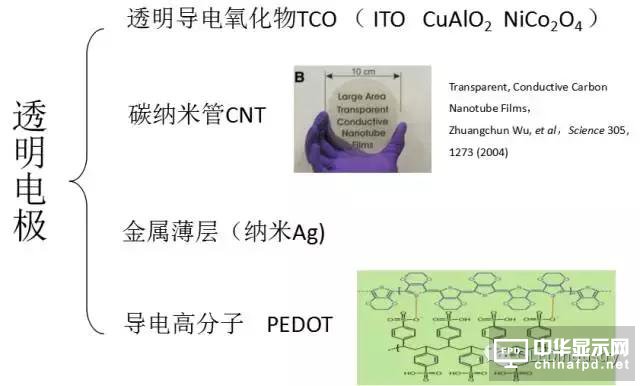

柔性透明電極

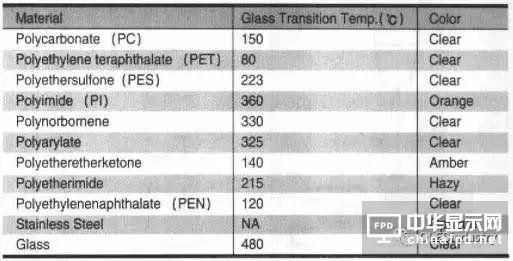

柔性透明基板
柔性、透明基板：#p#分頁標題#e#
Glass
金屬薄片適合非(fei)透明顯示
透(tou)明高分子聚(ju)合(he)物 （PET ,PC, PI）

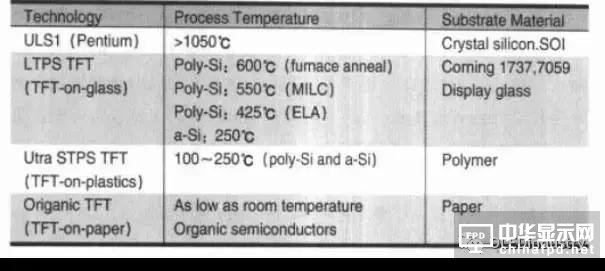

不同基板的TFT 適配性技術

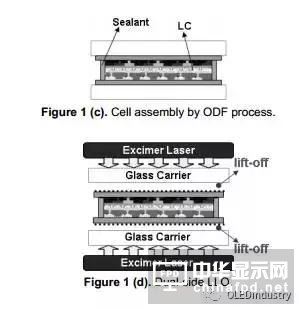

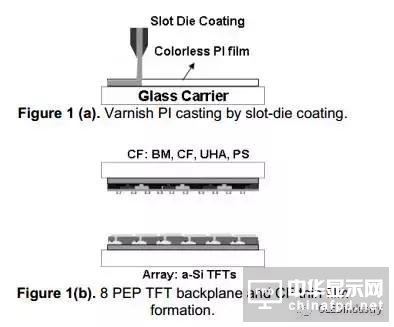

轉貼技術-柔性顯示實施例

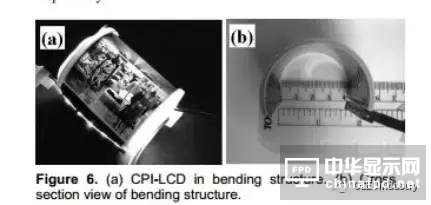

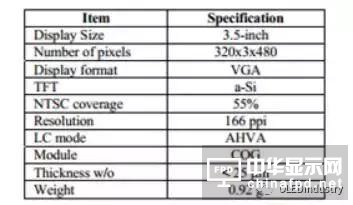

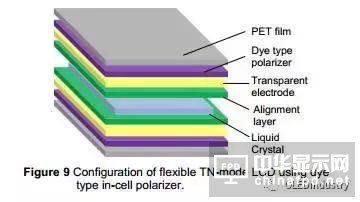

柔性顯示LCDs 新型產品結構例
